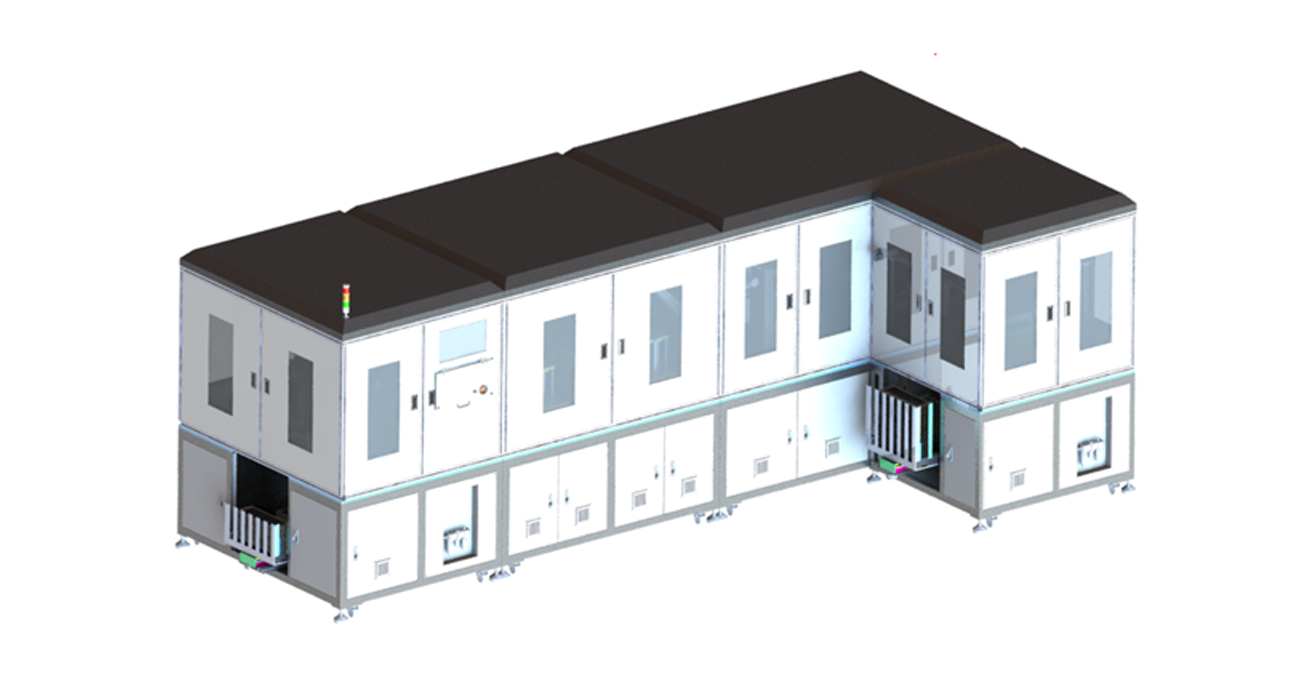

膜电极CCD检测机


产品规格：

产品兼容范围

项目

规格

长度(L)

200～520mm

宽度(W)

50~200mm


设备检测参数要求：

顶盖焊缺陷检测机技术要求

适应主设备运行速度

≥8PPM

功能需求

a) 具备历史数据存储、查询、报警日志与对应图片快速调取功能

b) 具备数据检测、记录和分析处理功能

c) 具备设备保养提示功能

d) 具备一键调取工艺配方功能

e) 具备与 MES 数据交互功能

产品尺寸

兼容尺寸：

宽*高=402mm*102mm

宽*高=442mm*138mm

宽*高=306mm*136mm

宽*高=412mm*144mm


设备检测内容：

序号

检测项

不良标准

1

边框最小能识别杂质

0.5mm、气泡0.5mm、折痕和压印2mm、破损0.5mm；

2

碳纸

裂纹1mm、破损尺寸1mm、颜色异常、碳纸沾胶沾碳粉沾异物

3

质子膜

褶皱1mm

4

包装纸能覆盖整个膜电极


5

中空板能覆盖整个包装纸


6

外形尺寸、定位孔和气孔尺寸、碳纸对位、碳纸错位

精度±0.01mm，长宽尺寸±0.05mm
